| 电压比：1140v690v660v480v380v220v200v | 电源相数：三相 | 额定功率：1000000 |
| 防潮方式：开放式 | 冷却方式：风机冷却 | 冷却形式：干式 |
| 频率特性：低频 | 品牌：沪诞 | 绕组形式：双绕组 |
| 铁心形式：心式 | 铁心形状：E型 | 外形结构：立式 |
| 型号：SG -1000kva |

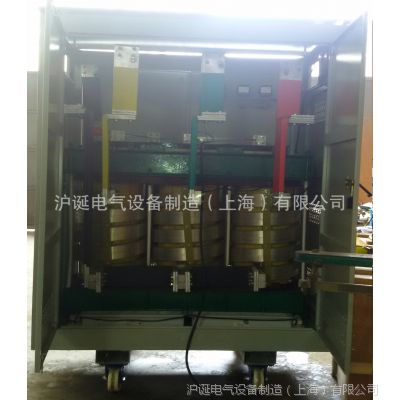

■产品概述
我公司多年来采用优质材料和***的工艺技术专业生产 160VA--600KVA 之间，SG-F系列出口设备专业变压器，产品参照国外同类产品研制开发进口设备用变压器，产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、***。SG-F系列出口设备专业变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过1000V 的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。
■产品特点
该系列SG-F出口设备专业变压器具有防火、防潮、***、节约电能及维护方便等优点
■使用范围
该系列SG-F出口设备专业变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、
工矿企业及隧道的输配电及进口设备的使用等场所。
■技术参数
输入电压 | 额定电压±10% | 环境温度 | -15℃-+40℃ |
输出电压 | 额定电压+5%(空载) | 海拔高度 | <1000m |
效率 | ≥95% | 相对湿度 | <90% |
波形失真 | 无附加波形失真 | 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. | |
功能 | 具有输入电压、输出电压、电流指示 | ||
保护 | 具有过流保护可长期无人值守工作 | ||
绝缘电阻 | ≥50M | ||
电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 | |
过载能力 | 二倍的额定电流,维持1分钟 | ||
■规格型号及安装尺寸
规 格 | 输入电压 | 输出电压 | 不带外壳产品尺寸(cm)/重量(kg) | 带外壳尺寸(cm)/重量(kg) |
SG-5 KVA | 660V | 380V | 30×15×25/35 | 45×25×30/56 |
SG-6KVA | 30×16×25/40 | 45×25×30/64 | ||
SG-7KVA | 35×15×30/45 | 50×25×35/80 | ||
SG-8KVA | 35×16×30/55 | 50×25×35/80 | ||
SG-10KVA | 42×21×42/90 | 60×32×65/130 | ||
SG-15KVA | 52×24×52/135 | 70×35×77/185 | ||
SG-20KVA | 52×24×52/180 | 70×35×77/220 | ||
SG-30KVA | 55×28×65/220 | 80×40×87/260 | ||
SG-40KVA | 61×30×65/265 | 90×50×95/320 | ||
SG-50KVA | 61×30×65/295 | 90×50×95/360 | ||
SG-60KVA | 70×32×66/370 | 100×50×105/440 | ||
SG-80KVA | 70×32×67/450 | 100×50×105/530 | ||
SG-100KVA | 75×35×68/490 | 100×50×105/570 | ||
SG-120KVA | 75×35×68 | 100×50×105/600 | ||
SG-150KVA | 85×37×68 | 120×65×115/690 | ||
SG-180KVA | 95×45×83 | 120×65×115/930 | ||
SG-200KVA | 95×45×83 | 120×65×115/1010 | ||
SG-250KVA | 95×45×83 | 120×65×115/1180 | ||
SG-300KVA | 105×45×95 | 120×70×125/1450 | ||
SG-320KVA | 105×45×95 | 130×50×135/1490 | ||
SG-350KVA | 105×45×95 | 130×50×135/1600 | ||
SG-400KVA | 115×55×105 | 140×60×145/1700 |
■正常使用条件
1、海拔高度不超过2500M；
2、周围介质温度，***不低于-25度，不高于+40度；
3、电流电压波形似于正弦波；
4、不受雨雪侵蚀的场所，无***摇动和冲击振动的地方；
5、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃
■备注
输入输出电压可根据客户需求定制
更多详细资料敬请咨询；本公司工程技术人员将竭诚为您服务，应产品技术不断创新。
